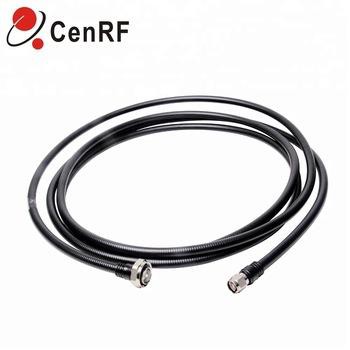

1/2 "Super Sveigjanlegur RF Jumper Cable DIN-Male Til N-Male 3meter
Hringdu í okkur
Product Details of1/2 "Super Sveigjanlegur RF Jumper Cable DIN-Male Til N-Male 3meter
1/2 "Super Sveigjanlegur RF Jumper Cable DIN-Male Til N-Male 3meter
Ⅰ . Forskrift
1. Vöruheiti: 1/2 "Super sveigjanlegt RF Jumper Cable, Lengd 1 2 3 4 5 7 10 metrar
2. Gerðarnúmer: DIN-M / NM-1/2 "S-LM, (L: Lengd).
3. Tengi Gerð: DIN-Male til N-Male.
4. Fylgni viðmiðanir: IEC60169, VG95250, EN122190, GJB681-89, GJB360A-96
5. Helstu Parameter:
5.1 koaxial tengi fyrir RF:
5.1.1 Efni og málun
Innri leiðari: kopar, diskur með silfri, málmþykkt: ≥0.003mm
Einangrun dielectric: PTFE
Ytri leiðari: kopar, diskur með ternary álfelgur, málun þykkt≥0.002mm
5.1.2 Rafmagns- og vélaverkun
Einkenni ofnæmi: 50Ω
Tíðnisvið: DC-3GHz
Dielectric styrkur: ≥2500V
Hafðu viðnám: innri leiðari <1.0mω, ytri="" leiðari=""><>
Einangrun viðnám: ≥5000MΩ (500V DC)
VSWR: ≤1,15 (DC-3GHz)
PIM (im3): ≤-160dBc @ 2x43dBm
Tengsl ending: ≥500 lotur
5.2 Rafhlaða snúru: 1/2 "Super sveigjanlegur RF snúru
5.2.1 Efni
Innri leiðari: ál vír þakinn kopar (φ3.60mm)
Einangrun dielectric: pólýetýlen freyða (φ8,90mm)
Ytri leiðari: bylgjupappírsrör (φ12.20mm)
Kapal jakki: PE (φ13.60mm)
5.2.2 Lögun
Einkenni ofnæmi: 50Ω
Standard þétti: 80pF / m
Sendingartíðni: 83%
Mín. einn beygja radíus: 50mm
Togstyrkur: 700N
Einangrun viðnám: ≥5000MΩ
Skjöldur dregið úr: ≥120dB
VSWR: ≤1,15 (0,01-3GHz)
5.3 Jumper snúru
5.3.1 Cable Component Stærð:
Heildarlengd kapalbúnaðar:
1000 mm ± 10
2000mm ± 20
3000mm ± 25
4000mm ± 30
5000mm ± 35
7000mm ± 40
10000mm ± 50
5.3.2 Rafmagnsbúnaður
Tíðnisvið: 800-2700MHz
Einkenni Impedance: 50Ω ± 2
Rekstrarspennu: 1500V
VSWR: ≤1,11 (0,8-2,2GHz), ≤1,18 (2,2-2,7GHz)
Einangrun spennu: ≥2500V
Einangrun viðnám: ≥5000MΩ (500V DC)
PIM3: ≤-150dBc @ 2x20W
Innsetning Tap:
Tíðni | 1m | 2m | 3m | 5m |
890-960MHz | ≤0,15dB | ≤ 0,26 dB | ≤0.36dB | ≤0,54dB |
1710-1880MHz | ≤0,20dB | ≤0.36dB | ≤0,52dB | ≤0,80dB |
1920-2200MHz | ≤ 0,26 dB | ≤0,42dB | ≤0,58dB | ≤0,92dB |
2500-2690MHz | ≤0,50dB | ≤0,70dB | ≤1.02dB | |
5800-5900MHz | ≤ 0,32 dB | ≤0,64dB | ≤0,96dB | ≤1,6dB |
Vélrænni höggprófunaraðferð: MIL-STD-202, aðferð 213, prófunarskilyrði I
Mótunarþolprófunaraðferð: MIL-STD-202F, aðferð 106F
Hitaþolprófunaraðferð: MIL-STD-202F, aðferð 107G, prófunarskilyrði A-1
5.3.3 . Umhverfisaðgerð
Vatnsheldur: IP68
Rekstrarhitastig: -40 ℃ til + 85 ℃
Geymsluhitastig: -70 ℃ til + 85 ℃
Vara sýning og útlínur Teikning:
CenRF Vottorð:
Umsóknarskjámyndir:
