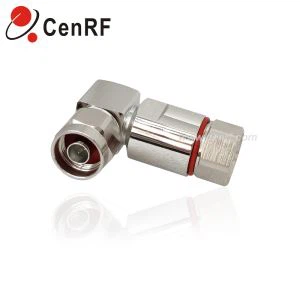

Tengidín-karlkyns hægri horn fyrir 1/2 "lágt tap fóðurstreng

Teikning nr.

D716jw-yd 12-1

Bom

30201985

Rev:

B/5G

Viðmót

Samkvæmt

Iec 60169-4

Rafmagns Forskriftir

Viðnám

50 ohm

Tíðni

DC - 7. 5GHz

VSWR (afturtap)

Minna en eða jafnt og 1.1 @dc -2.

Innsetningartap

Minna en eða jafnt og 0. 1db @2200MHz

Dielectric styrkur

Meiri en eða jafnt og 4000V RMS, við sjávarmál

Dielectric mótspyrna

Meiri en eða jafnt og 10gΩ

Miðjuviðnám

Minna en eða jafnt og 0. 6mΩ

Ytri snerting viðnám

Minna en eða jafnt og 1,8mΩ

Kraftmeðferð

1800W % 401GHz% 2c 800W % 402GHz % 2c

PIM (3. röð intermodulation)

Minna en eða jafnt og -155 dbc @2x43dbm

Vélrænni eiginleiki

Pörunarferli

Meiri en eða jafnt og 500 sinnum

Uppsögn snúru

Meiri en eða jafnt og 500n

Berðu á með rafmagnssnúrunni

1/2 "lágt tap coax snúru

Umhverfisbreytur

Hitastigssvið

-40 gráðu til +85 gráðu

Umhverfisstaðlar

Rohs

Umhverfisaðstæður

IP68

Efni og málun

Tengihluta

Efni

Málun

Ytri snerting

Eir

Cusnzn3

Miðju samband

Brons

AG3CU5

Festing

Eir

Cusnzn3, ni3

Dielektrík

PTFE

-

Þétting

Kísill & EPDM
