Hólf, geiri, flutningsfyrirtæki og tíðni flutningsbera eru öll hugtök sem tengjast grunnstöðvum fyrir farsímasamskipti.
Byrjum á grunnstöðinni.
Grunnstöðin er mikilvægur hluti þráðlausa aðgangsnetsins í farsímasamskiptanetinu.
Helstu aðgerðir grunnstöðvarinnar eru merkjamótun og afmótun, útvarpsbylgjur og móttaka.

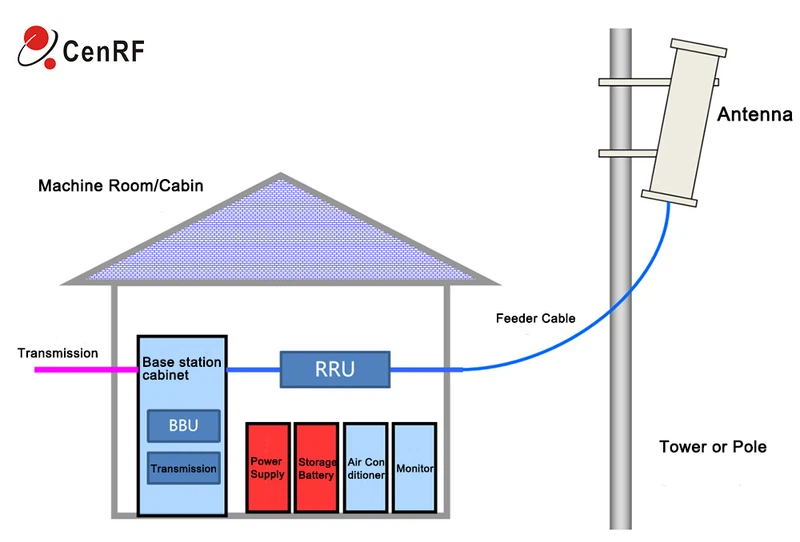

Á 4G tímum eru helstu vélbúnaðarhlutar grunnstöðvarinnar BBU (baseband processing unit), RRU (radio remote unit) og loftnetsfóðrari (loftnet, fóðrari) kerfi. Á 5G tímum hefur vélbúnaðurinn breyst og óvirka loftnetið er orðið virkt loftnet, sem er AAU (Active Antenna Unit).

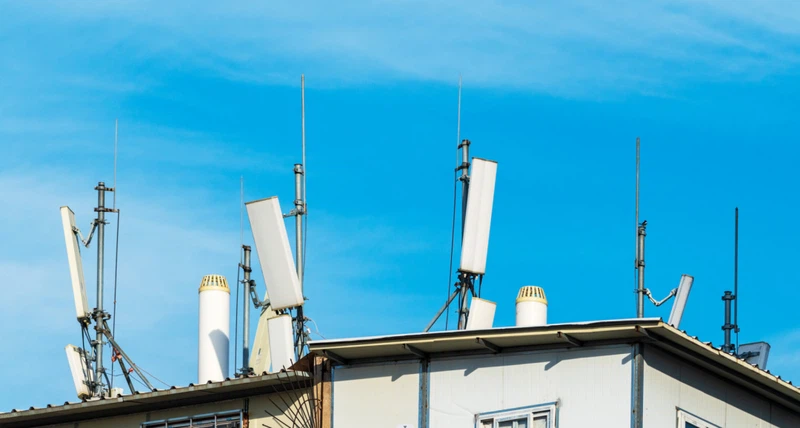

Í raunveruleikanum sjáum við oft grunnstöðvar. Til dæmis sem hér segir:
Reyndar, strangt til tekið, er myndin hér að ofan járnturn af líkamlegri síðu (eða síðu, "stöð"). Á járnturninum hanga mörg loftnet grunnstöðvarinnar.
Venjulega hefur síða ekki aðeins eina stöð heldur margar stöðvar.
Til dæmis hafa símafyrirtæki eins og China Mobile, China Telecom og China Unicom allar sínar eigin grunnstöðvar sem allar eru settar upp á sama stað.
Þar að auki, jafnvel þótt það sé rekstraraðili, eru líklega grunnstöðvar með mismunandi netstaðla eins og 2G, 3G, 4G, 5G, osfrv., allt á þessari síðu.

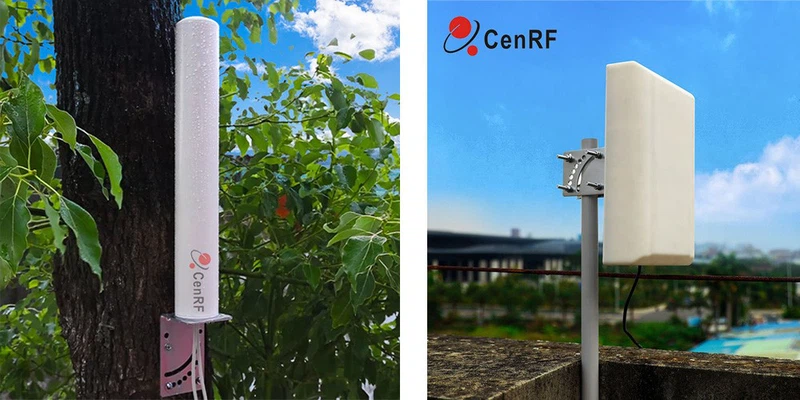

Þegar loftnet voru kynnt áður var nefnt að loftnet innihalda alátta loftnet og stefnubundið loftnet. Aláttar loftnet (venjulega svipulaga, sívalur) senda merki í allar áttir. Stefna loftnet (venjulega plötulaga) senda merki í tiltekna átt.
Fyrir sum svæði með breitt sjónsvið og lítinn notendaþéttleika eru alhliða loftnet notuð til að þekja stórt svæði umhverfis svæðið með lágtíðnimerkjum (lengri bylgjulengd, betri sveigjanleika og langa fjarlægð). Þetta er kallað "miðlæg hvatning".
Fyrir flókin svæði og svæði með mikinn notendaþéttleika er hægt að nota stefnuvirkt loftnet til að bæta merkjaútbreiðslu.
Eftir útreikning komust sérfræðingarnir að því að aðferðin með 3 loftnetum (hvert nær yfir 120 gráður) er hagkvæmasta og besta áhrifin. Því er hönnun þriggja þekjusvæða fyrir eina grunnstöð.

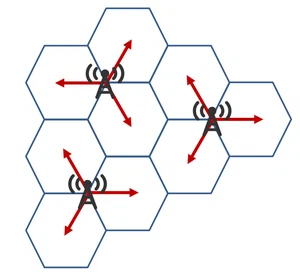

Eins og sést á myndinni hér að neðan er grunnstöðin staðsett á þremur hornpunktum sexhyrningsins í hverri hólf og hver stöð notar þrjú stefnuvirkt loftnet til að ná yfir þriðjung af þremur aðliggjandi frumum.
Ofangreind aðferð er kölluð „vertex incentive“ aðferð.
Þú getur séð að útbreiðsla stefnuloftneta er sveigjanlegri, sem getur í raun útrýmt áhrifum hindrana í frumunni.
Að sjálfsögðu, auk 3 loftneta, er einnig hægt að nota aðrar þekjuaðferðir, til dæmis 6 loftnet, sem hvert nær yfir 60 gráður.
Hvort sem það er 60 gráður eða 30 gráður lítur þekjusvæðið út eins og vifta. Þetta þráðlausa útbreiðslusvæði er geiri (geiri). Eins og grunnstöð er geiri líkamlegt hugtak og er í raun til.
Í greininni eru almennt nöfn á S-gerð og O-gerð stöðvum. S vísar til Sectorized, stefnubundið, geirasvæði. O þýðir alhliða, alhliða.
Svo, hvað er hverfi? Er grunnstöð fruma? Eða er geiri samfélag?
Svarið er: ekki endilega.
Áður en ég kynni frumuna þarf ég að kynna tvö hugtök - burðarefni og burðartíðni.
Carrier, enska nafnið carrier, er líka líkamlegt hugtak. Almennt talað er átt við mótaðar þráðlausar rafsegulbylgjur sem bera upplýsingar eins og hljóð og mynd. Hver flutningsaðili mun taka upp ákveðið tíðnisvið.
Flutningstíðni er burðartíðni. Það eru margar tilvísanir í flutningstíðni, stundum vísar það til tíðnigildis og stundum vísar það til tengds vélbúnaðar. Gildi miðtíðni burðarberans er miðtíðnipunktur.
Ef það er aðeins einn flutningsaðili í einum geira getur verið að afkastagetan sé ekki næg. Á þessum tíma verða margir símafyrirtæki stilltir.
Geiri er eðlisfræðilegt hugtak en fruma er rökrétt hugtak. Mismunandi netstaðlar hafa mismunandi skilgreiningar á frumum.
Í 2G GSM, reit=geira.
2G GSM er þröngbandskerfi með litla eins flutningsgetu. Þess vegna eru mörg burðarefni „búnt“ saman til að mynda „frumu“.
Til dæmis þýðir S 2/2/2: vefsvæðið hefur 3 frumur (geira) og hver klefi hefur 2 flutningsaðila.
Í 3G WCDMA, 4G LTE og 5G, farsíma=símafyrirtæki.
3G WCDMA er breiðbands CDMA og 4G LTE hefur stærri bandbreidd eins burðarrásar. Fyrir einn geira er nóg að stilla 1-2 símafyrirtæki.
Ef það er S 1/1/1 stillingar, 3 geirar, og hver geiri hefur aðeins 1 flutningsaðila, þá eru 3 frumur samtals. (Sprældarkóðar eru notaðir til að greina á milli frumna, til dæmis eru 1, 2 og 3 notaðir til að splæsa kóða).
Ef það er S 2/2/2 stillingar, 3 geirar, hver geiri hefur 2 flutningsmiðla, þá eru 3×2=6 frumur samtals. (Fjöldi frumna sem hægt er að stilla í einum geira er tengdur vélbúnaðargetu.)
Við getum líka lagt það á minnið á þennan einfalda hátt - bandbreiddin er lítil, fjöldi flutningsaðila er mikill og mörg flutningsfyrirtæki eru stillt sem ein reit. Ef bandbreiddin er mikil er fjöldi flutningsaðila lítill og einn flutningsaðili er ein klefi.
Að lokum:
Þráðlaust útbreiðslusvæði sem auðkennt er með auðkenniskóða stöðvar (Base Station Identity Code, BSIC) eða alþjóðlegum auðkenniskóða fruma (Cell Global Identifier, CGI) er kallað klefi.
Hólf er minnsta þjónustusvæðiseiningin sem veitir aðgang að flugstöðinni. Það er raunverulegt og rökrétt. Kerfið skilgreinir það og þá geta verkfræðingar meðhöndlað það sem hlut fyrir breytustillingu og stjórnunarstýringu.
Lykillinn að því að aðgreina samfélag er hvort það geti veitt sjálfstæða þjónustu.
GSM hefur marga flutningsaðila í einum klefa, en aðeins einn sendir út BCCH (útsendingarstýringarrás). Þess vegna getur klefi aðeins veitt farsímaþjónustu þegar mörg flutningsfyrirtæki eru sameinuð.
Mismunandi flutningsaðilar WCDMA og LTE hafa flugmannsmerki, sem eru óháð. Þess vegna er burðarberi hugtak um frumu.(www.cenrf.net)
