4 Port Loftnet/2H /1,38m

Rafmagnslýsingar(BASTA12.0)

Tíðnisvið (MHz)

2×(1710-2690)(Y1,Y2)

Undirsvið tíðni (MHz)

1710-1880

1920-2170

2300-2400

2500-2690

Skautun (gráða)

±45

Rafmagns halli (gráðu)

0-10 (Óháður rafstýribúnaður)

Hagnaður (dBi)

Miðhalli

16.8

17.2

17.5

17.8

Yfir alla halla

16.7±0.5

17.1±0.5

17.4±0.5

17.7±0.5

Fyrsta efri hliðarblaðabælingin (dB)

>15

>16

>16

>15

Azimuth geislabreidd 3dB (gráða)

68±5

67±5

63±5

58±5

Hæð geislabreidd 3dB (gráða)

6.7±0.6

6.1±0.6

5.4±0.4

4.9±0.2

Cross-Polar Ratio @0 gráðu (dB)

>19

>22

>22

>22

Cross-Polar Ratio @±60 gráður (dB)

>12

>10

>8

>8

Fram og aftur hlutfall, 180 gráður ±30 gráður (dB)

>23

>23

>24

>24

VSWR

<1.5

3. PIM@2 x 43 dBm(dBc)

<-153

Einangrun: innankerfis (dB)

>28

Einangrun: millikerfi (dB)

>28

Hámark afl á hverja höfn (W)

300

Viðnám (Ω)

50

Eldingavörn

DC jörð

Vélrænar upplýsingar(BASTA12.0)

RET gerð

Innbyggt RET (AISG2.0/3GPP)

AISG tengi (1 inntak og 1 útgangur)

(inn:Karl;út:Kona)

Tengi

4×4.3-10 kvenkyns , Neðst

Stærð loftnets (H x B x D) (mm)

1389×270×140

Pakkningastærð (H x B x D) (mm)

1560×350×230

Þyngd loftnets (kg)

11.2±1.0

Þyngd klemma (kg)

2.1±0.5

Pökkunarþyngd (kg)

15.5±1.0

Þvermál uppsetningarstöng

F50% 7EF110mm

Radome efni

Trefjagler

Radom litur

Ljós grár

Vélrænt hallasvið (gráðu)

0-15

Rekstrarhiti (gráða)

-40 til +70

Vindálag @150km/klst (N)

326/89/267 (framhlið/hliða/hámark)

Hámark rekstrarvindhraði (km/klst)

241

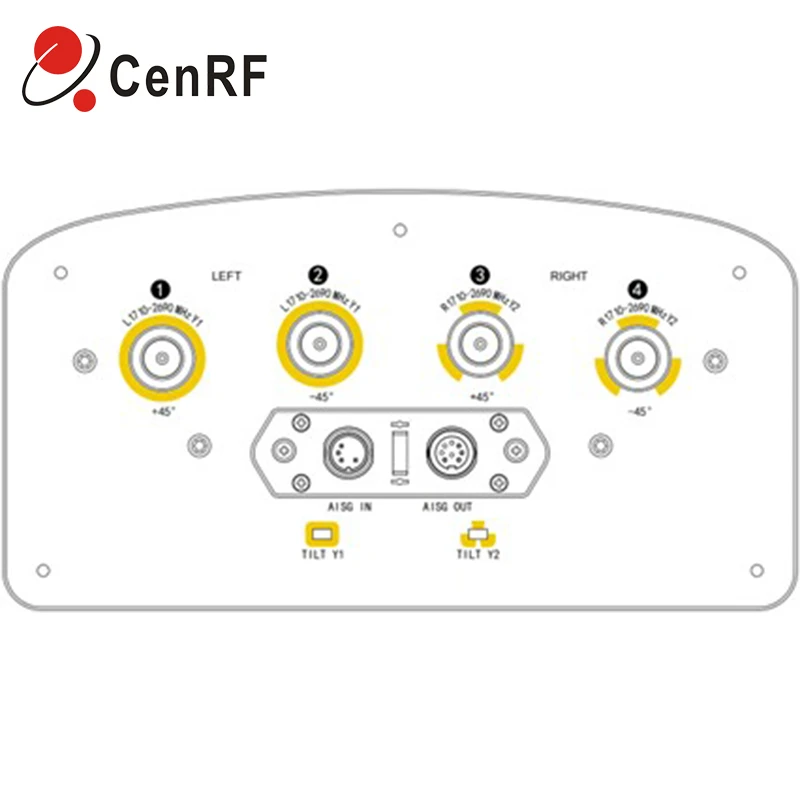

Skipulag

Tíðnisvið

Fylki

Tengi

1710-2690MHz

Y1/Y2

1-2/3-4

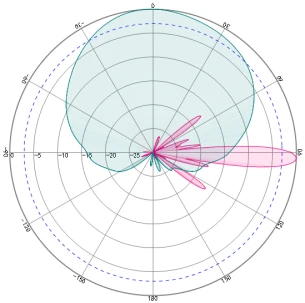

Mynstur

1710-2690MHz

Aukabúnaður

Atriði

Fyrirmynd

Þyngd (kg)

Vélrænt hallasvið (gráðu)

Uppsetningarsett

45YT

2.1±0.5

0-15
